Centrifuga Hematocrito

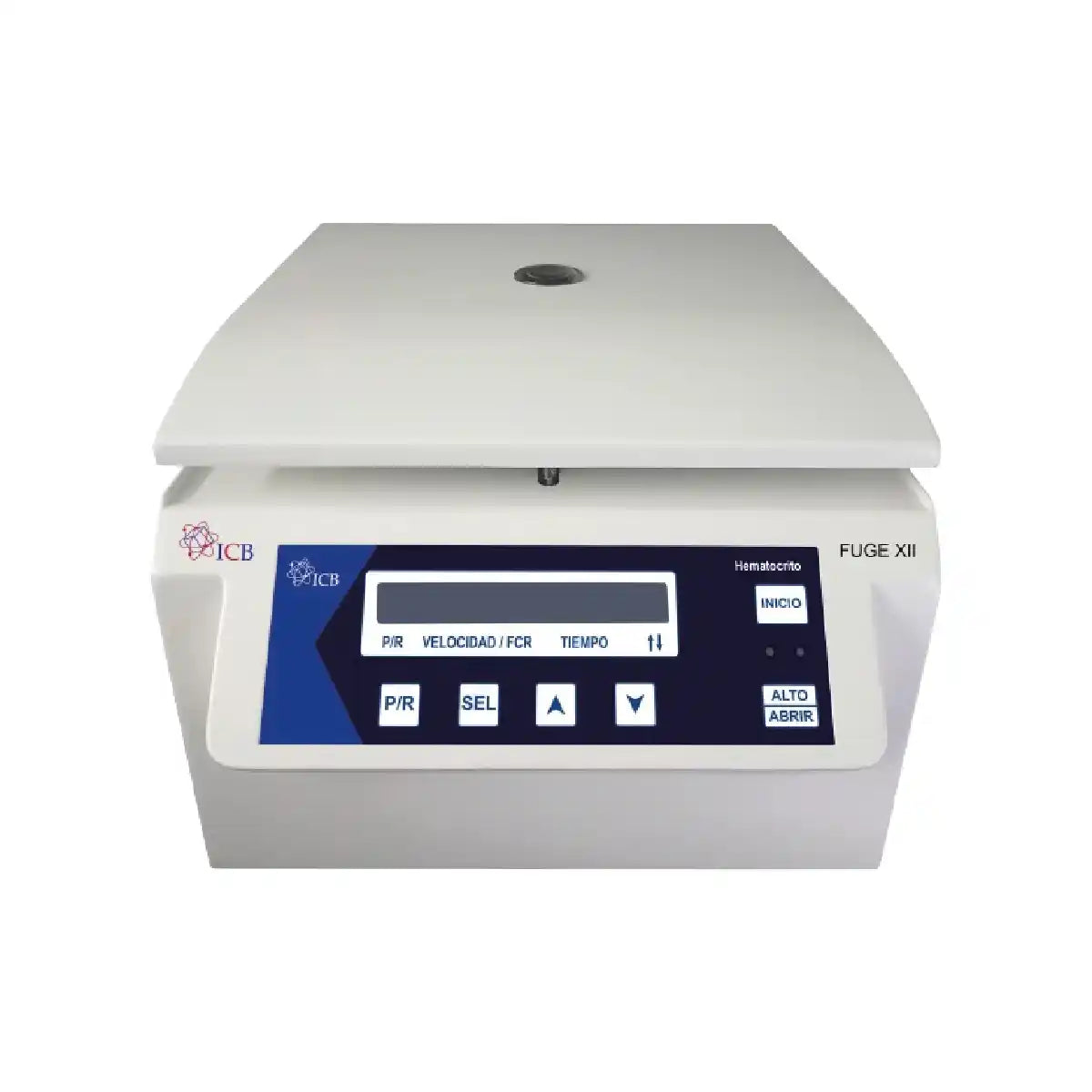

Centrifuga de Hematocrito FUGE XII

La centrífuga ICB FUGE XII (CDY101797) es una centrífuga especializada para hematocrito, utilizada principalmente para separar glóbulos rojos del plasma en muestras de sangre mediante tubos capilares, con el objetivo de determinar el porcentaje de hematocrito y apoyar el diagnóstico y monitoreo de condiciones médicas. Está orientada a uso en laboratorios médicos, hospitales y centros de investigación. Su diseño trabaja con un rotor de hematocrito para 24 tubos capilares y permite operar hasta 12,000 RPM, con FCR máxima de 15,800 xg (según rotor).

En operación, la FUGE XII permite configurar la velocidad en RPM o en FCR (xg), además de ajustar el tiempo y la respuesta de arranque y paro mediante 10 niveles programables de aceleración y frenado. Integra 12 espacios de memoria para guardar configuraciones, lo que ayuda a repetir parámetros cuando el laboratorio corre rutinas con condiciones definidas. Para seguridad, incorpora cerradura electrónica con apertura automática, protección contra desbalanceo, alarma sonora al finalizar el ciclo y autoprotección si se excede la velocidad máxima.

En construcción, se especifica cámara interior de acero inoxidable (SUS304), motor sin escobillas de carbón (libre de mantenimiento) y ventana superior para validar RPM con tacómetro óptico. Para navegación por familia dentro de tu sitio, por tipo de equipo, estas categorías suelen ser las más cercanas: https://icb.mx/centrifugas-especializadas/ y https://icb.mx/centrifugas-clinicas/

Panel de control y operación

El manual describe una pantalla LED de 7 segmentos organizada en secciones para: memoria seleccionada, velocidad (RPM/FCR) y número de rotor, temporizador y el ajuste de aceleración/frenado. La ficha técnica, por su parte, menciona pantalla LCD de 4″ para configuración de parámetros. En ambos casos, la función operativa es la configuración y visualización de los parámetros de corrida.

• Memorias (12): se selecciona el espacio (A, B, C, D, E, F, G, H1, H2, I1, I2, I3) y ahí se guardan los parámetros configurados.
• RPM / FCR (xg): se puede definir velocidad por RPM o por FCR (xg) usando el botón de selección de parámetro y las flechas de ajuste.
• Tiempo: el manual indica ajuste en segundos y minutos; el rango aparece como 1 seg – 60 min en el manual y 1s – 99 min en la ficha técnica (según documento aplicable).
• Aceleración y frenado (0–9): 0 es más delicado/lento y 9 más rápido.
• Número de rotor: se configura para que coincida con el rotor instalado (hematocrito RO-06).

En el procedimiento de uso, se indica: encender, presionar ABRIR para levantar la tapa, colocar las muestras en el rotor, cerrar tapa del rotor y tapa de la centrífuga, ajustar parámetros si aplica e iniciar. Al presionar ALTO o al llegar el temporizador a cero, inicia la desaceleración y, una vez detenida por completo, se abre la tapa. Para colocar capilares, el manual indica orientar el sello (tapa/cera/arcilla/silicón) hacia afuera y que vaya topando con la pared del rotor, además de acomodarlos con separación uniforme y de forma simétrica.

Rotores y configuraciones de la Centrífuga FUGE XII

La FUGE XII es una centrífuga dedicada a hematocrito y trabaja con rotor específico. En este tipo de equipo, el rotor define directamente la capacidad (número de capilares) y los límites máximos de RPM y FCR (xg). Por eso, la selección del rotor es parte del diseño del equipo y determina su aplicación.

Accesorio incluido: el manual y la ficha indican que el equipo incluye 1 rotor para 24 tubos capilares.

Seguridad y Protecciones

• Sistema de seguridad de apertura y cierre de tapa.
• Cerradura electrónica con apertura automática.
• Protección contra desbalanceo.
• Alarma sonora al finalizar el ciclo.
• Autoprotección en caso de exceder la velocidad máxima.

El manual añade recomendaciones clave: no operar con tapa abierta, no abrir durante funcionamiento, no acercar la mano mientras el rotor siga girando, y asegurar que no haya riesgo de derrame antes/durante/después. También incluye códigos de error (E1, E2, E3, E4, E7, E8) para diagnóstico básico y sugiere contactar soporte vía el sitio si las soluciones indicadas no resuelven.

Construcción y Cámara Interna

• Motor libre de mantenimiento sin escobillas de carbón.
• Cámara interior de acero inoxidable SUS304 (ficha técnica; el manual también indica cámara de acero inoxidable).
• Estructura de acero de 3 capas (ficha técnica).
• Ventana superior para validación de RPM con tacómetro óptico.

Como cuidado sugerido, el manual indica desmontar el rotor al terminar, guardarlo en lugar seco y limpio, limpiar la cámara y verificar que no haya corrosión o grietas/quebraduras.

Especificaciones Técnicas

Características

• Motor libre de mantenimiento sin escobillas de carbón.
• Pantalla LCD de 4″ para la configuración de parámetros.
• Ventana superior para la validación de RPM con tacómetro.
• 10 Niveles de aceleración y desaceleración programables.
• 12 Memorias disponibles para guardar la configuración.
• Sistema de seguridad de apertura y cierre de la tapa.
• Cerradura electronica con apertura automatica.
• Velocidad configurable en RPM y/o FCR.
• Cámara interior de acero inoxidable SUS304.
• Estructura de acero de 3 capas.
• Alarma sonora al finalizar el ciclo.
• Protección contra desbalanceo.

Aplicaciones de la Centrífuga FUGE XII Marca ICB

Preguntas frecuentes de la FUGE XII

¿Para qué está diseñada la centrífuga FUGE XII?

El manual indica que se utiliza principalmente para separar glóbulos rojos del plasma en muestras de sangre y determinar el hematocrito mediante tubos capilares.

¿Qué rotor utiliza y cuántos tubos capilares admite?

Trabaja con rotor de hematocrito RO-06 con capacidad para 24 tubos capilares.

¿Cómo deben colocarse los tubos capilares dentro del rotor?

El manual indica orientar el sello del capilar (tapa/cera/arcilla/silicón) hacia afuera y que vaya topando con la pared del rotor. También recomienda mantener el acomodo simétrico y con separación uniforme.

¿La FUGE XII guarda configuraciones para repetir corridas?

Sí. Tiene 12 espacios de memoria identificados con letras (A, B, C, D, E, F, G, H1, H2, I1, I2, I3) para guardar los parámetros configurados en cada espacio.

¿Qué parámetros puedo ajustar desde el panel?

Según el manual, se pueden configurar: RPM, FCR (xg), número de rotor, tiempo (minutos/segundos), y la rapidez de aceleración y frenado (0 a 9).

¿Cómo se configura el número de rotor para hematocrito?

El manual indica seleccionar el ajuste de rotor hasta que aparezca “RO-” con números y definir el número para que coincida con el rotor de hematocrito (RO-06).

¿La tapa se abre automáticamente al finalizar?

El manual describe que, tras terminar la desaceleración y detenerse por completo, se abre la tapa. También indica que existe cerradura electrónica con apertura automática.

¿Puedo validar la velocidad (RPM) del rotor?

Sí. El manual describe un procedimiento con tacómetro óptico usando una cinta blanca marcada colocada en el rotor y una ventana superior para medir desde el exterior.

¿Qué significa el error E8 en esta centrífuga?

El manual asocia E8 a “altas velocidades” y sugiere seguir el proceso para configurar la centrífuga acorde al rotor de hematocrito.

¿Qué incluye el equipo y qué alimentación eléctrica requiere?

Incluye 1 rotor (24 tubos capilares), cable de alimentación (110V 60Hz) y manual en español. La alimentación indicada es 110V / 60Hz.
